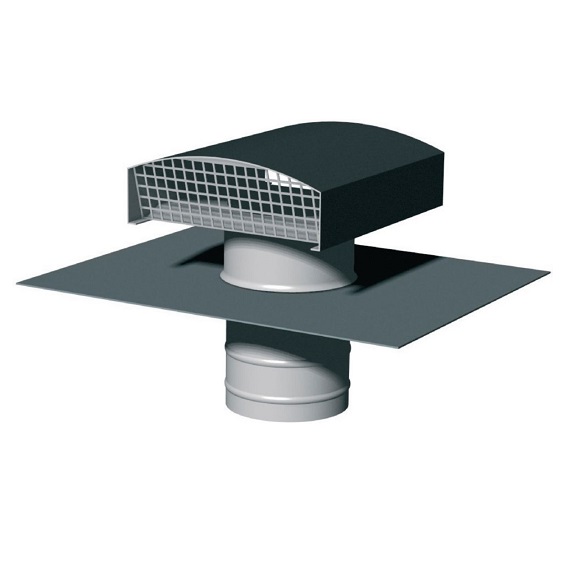

Caractéristiques techniques du chapeau de toiture CTM couleur ardoise :
Les chapeaux de toiture sont destinés au rejet et prise d’air d’installations utilisant des systèmes de ventilation mécanique : VMC simple et double flux, systèmes de conditionnement d’air et de climatisation, hottes de cuisine
- Matériau : Fabriquée en aluminium et plomb (platine d’étanchéité)
- Composition : fourreau au Ø souhaité / platine d’étanchéité / chapeau grillagé
- Montage : Installation en toiture pour la prise ou le rejet d’air d’un système de Ventilation Mécanique Centralisée (VMC)
De par sa conception, ce chapeau est très peu sensible aux turbulences atmosphériques, l’augmentation de la vitesse du vent n’entraînant que de faibles variations des caractéristiques aérauliques initiales.
Il est indispensable de prendre en compte la perte de charge du chapeau de toiture dans le calcul du dimensionnement de l’installation en fonction du débit maximum susceptible d’être atteint.
Mise en œuvre du chapeau de toiture CTM couleur ardoise :
Avant l’installation, il est conseillé d’appliquer de l’huile de patine sur la plaque de plomb afin d’éviter toute salissure sur les tuiles avoisinantes.
Déposer le capot pare-pluie clippé sur le manchon; former la feuille de plomb en épousant les reliefs tout en évitant les abords du sertissage;
S’il s’agit d’une couverture tuile, il est souhaitable de réaliser un calage dans le sens des liteaux afin de supporter la feuille de plomb ;
Installer le capot pare-pluie avec l’écoulement d’air perpendiculaire à la pente du toit
Le fourreau métallique permettant le raccordement au conduit de ventilation est solidaire de la feuille de plomb façonnable pour réaliser l’étanchéité.
Le capot pare-pluie est amovible afin de faciliter l’installation et l’entretien. Les grilles de protection protègent les ouvertures des oiseaux ou rongeurs.
En cas de pose sur site exposé au vent, pour une utilisation en prise d’air ou pour des appareils raccordés fonctionnant de manière intermittente, des entrées d ‘eau parasites peuvent apparaître.
Il est donc important de vérifier l’étanchéité conduit / caisson de ventilation et conduit / chapeau de toiture.
