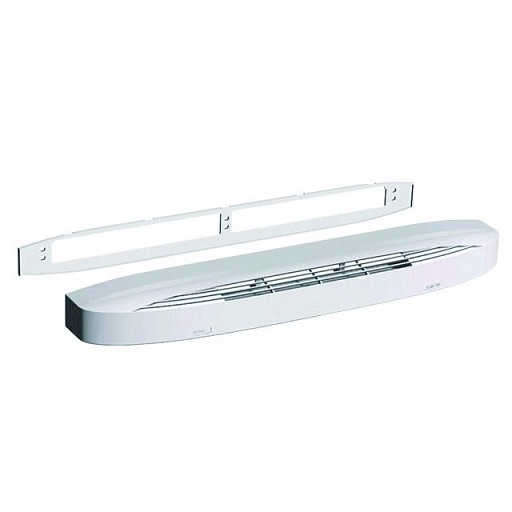

Caractéristiques techniques de l’entrée d’air autoréglable acoustique ISOLA 4603 :
Les entrées d’air autoréglables acoustiques ISOLA sont installées dans les pièces principales pour l’amenée d’air neuf des systèmes simple flux de ventilation mécanique. Réponse à un classement de façade DnT,A,tr de 30 dB à 35 dB.
Classe ESA 4 : Dn,e,w + Ctr ≥ 36 dB, pour une surface de pièce en m² / nombre d’entrées d’air ≥ 10.
Classe ESA 5 : Dn,e,w + Ctr ≥ 39 dB, pour une surface de pièce en m²/ nombre d’entrées d’air < 10.
Les ISOLA 22 RA, ISOLA 30 RA et ISOLA 45 RA + CFA assurent un isolement acoustique Dn,e,w (Ctr) supérieur ou égal à 41 dB (réponse à un classement de façade de 35 dB).
Le capuchon de façade CE2A est réalisé en matière plastique résistante aux UV blanc ou sur demande, dans la même couleur que les entrées d’air ISOLA.
Montage sur surfaces abritées des intempéries.
Mise en œuvre de l’entrée d’air autoréglable acoustique ISOLA 4603 :
Côté intérieur, le socle de l’entrée d’air (ISOLA) ou la rallonge acoustique (ISOLA RA) est posé en applique et fixé par 3 vis sur l’entaille 354 x 12 mm. Le capot se monte par simple emboîtement sur le socle ou la rallonge acoustique. Montage sur menuiserie et sur tous plans inclinés. Menuiserie bombée : utiliser un socle bombé posé entre l’entrée d’air et la menuiserie (coloris identique à l’entrée d’air).
Côté extérieur, le capuchon de façade centré sur l’entaille est fixé par 3 vis sur l’entaille 354 x 12 mm (caches-vis en option).
