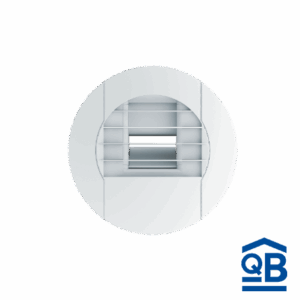

Caractéristiques techniques de la bouche hygroréglable ALIZE TEMPO 1705RE à cordon + fiche technique :
La bouche hygroréglable ALIZE TEMPO 1705RE à cordon avec modulation des débits assure un débit permanent modulé suivant l’humidité relative ambiante de la pièce et un débit complémentaire (sous 80 Pa) temporisé commandé par cordon.
- Matériau : Fabriquée en polystyrène blanc
- Composition : La bouche a un diamètre extérieur de 180 mm et une épaisseur de 50 mm.
- Montage : Installation dans un conduit, une manchette ou un manchon
Mise en œuvre de la bouche hygroréglable ALIZE TEMPO 1705RE à cordon :
Le montage peut s’effectuer en position murale ou plafond en respectant les prescriptions suivantes :
- En position murale, les bouches sont montées par simple emboîtement sur un conduit Ø 125 mm ou sur une manchette Ø125 mm à sceller. Le joint à lèvre assure le maintien et l’étanchéité.
- En plafond, la mise en œuvre peut être réalisée en utilisant un manchon placo 3 griffes ou un manchon de traversée de dalle Ø125 mm. Les bouches possèdent 3 trous de fixation. Il est conseillé de visser les bouches sur le mur ou le plafond en utilisant les trous prévus à cet effet. Dans le cas d’un montage plafond, il est nécessaire d’utiliser une pièce de renvoi d’angle permettant le guidage du cordon. Il est conseillé de visser la platine support de la bouche sur le mur ou le plafond en utilisant les 3 trous prévus sur la platine.
Principe de la bouche hygroréglable ALIZE TEMPO à cordon :
Le débit complémentaire des bouches HYGRO TEMPO est commandé par un cordon. Après avoir monté la bouche dans le conduit ou la manchette, il est conseillé de fixer cette dernière par vis sur le mur en utilisant les trous dans la platine support prévus à cet effet (le démontage de la bouche n’étant pas nécessaire pour les opérations courantes d’entretien). L’utilisation d’une pièce de renvoi d’angle est nécessaire pour le montage en plafond des bouches HYGRO TEMPO.
